SJD-YS智能型電機保護器
一、概述
       SJD-YS智能型電機保護器適用于 AC380V、AC660V 低壓系統，作為低壓異步電動機和增安型電動機的保護及監測的新一代智能化綜合裝置。除了穩定的電動機保護及監測功能，還提供了設備運行和故障的記錄以及額定參數等重要信息，避免了因電機過載、堵轉、三相電流不平衡、輕載、接地等故障而導致的生產事故； SJD-YS智能型電機保護器廣泛用于石油、化工、電力、冶金、煤炭、輕工、紡織等行業。
二、特點
1 、采用微機技術和高性能低功耗電路，運算高速，性能穩定。
2 、整機模塊化結構，卡式電流傳感器，體積小，安裝方便。也可分體安裝，主體外形尺寸按照國際儀表裝置標準。
3 、采用數字處理技術，測量精度高，線性度好，對故障判斷速度快，精確可靠。
4 、高清晰寬溫帶背光 LED 顯示，設置參數與測量及故障記錄直觀方便。
5 、可以與計算機通訊構成遠程監控于一體的電機保護網絡(luò )，旅行用品。
6 、一機多用，可取代電流表，電流變送器，熱繼電器，漏電繼電器，電壓表。
三、適用范圍及使用條件
1 、 380VAC ， 660VAC 三相異步電動機，饋線電路保護。
2 、保護器供電電壓； 220VAC ， 380VAC 、 50HZ 。
3 、外型結構：整體與分體兩種形式，分體安裝距離≤ 5 米。
4 、環境溫度： -30 ℃ ~+65 ℃，相對濕度≤ 90% 。
5 、使用環境：無足以腐蝕金屬和破壞絕緣性能氣體的環境。
6 、安裝在無劇烈震動沖擊，強磁場干擾場所和雨雪侵襲的地方。
四、主要功能
1、設定功能：額定電流、保護電流曲線、啟動時間、三相電流不平衡、堵轉倍數、漏電電流值、超欠電壓值、通訊地址、保護器上電電機自起動時間。
2、保護功能：過載、欠載、空載、堵轉、三相不平衡、短路、斷相、漏電/接地。
3、顯示功能：高亮度LED顯示、運行狀態、三相電流、漏電電流、故障信息等。
4、通訊功能：通過RS485串行通訊與計算機可構成256臺保護器常規保護控制網絡(luò )。遠程數據設定及顯示報警，遠程電動機正反起動，停止控制等。
5、遠傳功能：具有DC4-20mA 標準模擬量輸出，不需外接電源。
五、技術指標
1、反時限保護：本保護裝置具有過流反時限延時保護功能。
2、輕載保護：當電流值小于輕載保護設定值時，保護裝置在 30秒內動作 。
3、過流保護：保護電流可任意設定，電流值大于設定值時，按動作特性曲線動作。
4、斷相保護：電動機電源斷相時(出產時三相電流不平衡值設為 60%可根據用戶要求設定 )，保護裝置在 3秒內動作。
5、堵轉保護：當電動機運行電流大于設定值 4倍時，保護裝置在2秒內動作。
6、漏電(接地)保護：漏電電流大于設定值時保護裝置在 3秒內動作
7、短路保護：任意一相電流達到 8 Ie 電流時，保護裝置在 2 秒內動作。
8、啟動延時時間：1 999 - 秒可調。
9、星三角轉換時間：星三角轉換時間小于啟動延時時間 3秒。
10、4-20mA電流輸出精度：0.3%F.S(20mA對應2倍的額定值)
11、輸出繼電器觸頭容量：250VAC 7A。
12、具有啟動延時功能：避開啟動大電流和過電流動作時間分開。具有RS485遠程通訊接口，能有遠程數據設定、控制、查詢等，于上位機組成網絡(luò )保護監控系統。
13、電流顯示誤差：≤1.5%
六、選型
1、型號、規格及含義

選配功能（如：4-20mA、 RS485 通訊、漏電保護、上電自啟動等功能需訂貨時注明）。
注意事項
1 、保護器安裝接線時，應接各接線端子用途正確連接。
a 、 01 02 端子；電源（ AC220V 、 380V ）輸入、應接自一次主回路的空氣開關前端或專用電源。
b 、 04 05 端子：保護出口 J1 （常閉）。
c 、 05 06 端子：保護出口 J1 （常開）。
d 、 07 08 端子：保護出口 J2 （常開） 報警輸出 或自起動（用戶自選其一）。
e 、 09 10 端子： RS485 通訊信號輸出。
f 、 11 12 端子： 4-20mA 模擬量信號輸出。
g 、 13 14 端子：漏電保護互感器輸入。
2 、保護器的工作電源應接控制回路上，注意標稱電壓與實際電壓應相符。
3 、各項保護設定值應正確無誤，不用的選項應放棄設定。
4 、根據電動機的額定電流值，選擇相應電流規格的保護器。
5 、當三相電纜線可直接穿過保護器的三相穿線孔時，可不拆卡式電流傳感器；若不能直接穿過保護器的三相穿線孔時，可把卡式電流傳感器拆成兩半，再把電纜線卡入式電流傳感器內，然后把卡式電流傳感器組合成一體，并把固定螺絲扭緊。
6 、保護器配用電流變比互感器時，若設備現場或控制室需電流表顯示時，最好另配一個電流變比互感器，不然對配帶電流表的那相電流顯示會(huì )有所影響。
2、選型表
2.1、電流規格選型（以一次系統380V為例）

保護器電流規格選型
規格 （A）	電流范圍 （A）	對應電機功率 （kw）	電機空載電流 （A）	選項說明
10A	1-10A	0.75-5KW	＞1A	1.根據電機的額定電流選型規格，最好將額定電流選在規格電流的60%-100%范圍內，例如：22kw電機額定電流為45A，結合選型說明應選5-50A的保護器，以確保精準度。   2.電機空載電流必須符合要求。（空載電流太小，請參考接線方式中一次接線說明）。   3.電機額定電流200A以上需配上變比電流互感器。
50A	8-50A	5.5-25KW	＞5A
100A	20-100A	30-50KW	＞10A
200A	40-200A	55-90KW	＞20A
400A	80-400A	100-200KW	＞40A
600A	120-600A	200-300KW	＞60A
800A	200-800A	300-400KW	＞100A

2. 2 、漏電電流互感器
電流規格在 200A以下（含200A）配用孔徑為45mm的零序互感器，電流規格在200A規格以上的配用 75 mm的零序互感器 。
3、選型技術數據說明
3.1、分體的電機保護器主體與分體之間的標準線長度為 1m ，如果不能滿足使用或需特殊要求時，請選型訂貨時注明。
3.2、選擇漏電功能時，應選取相應的漏電互感器的穿線孔徑（電機ABC三線一同穿過）；饋線保護，A、B、C、N四線同時穿過，把地線分開。
3.3、通訊規約采用a、b兩種方式通訊，保護裝置與主機之間的距離≤1200m，通訊導線采用屏蔽雙絞線。
3.4 、400A規格需要配400A/5A的電流互感器，600A規格需要配600A/5A的電流互感器。

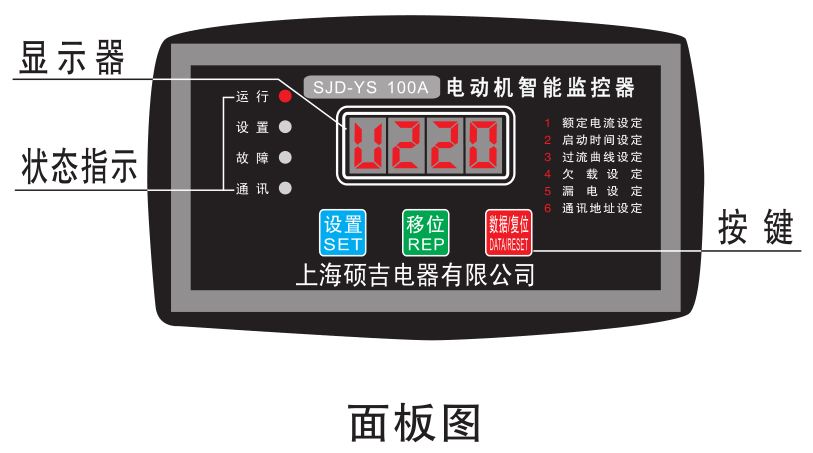

七、面板圖

八、外形尺寸

九、典型接線圖

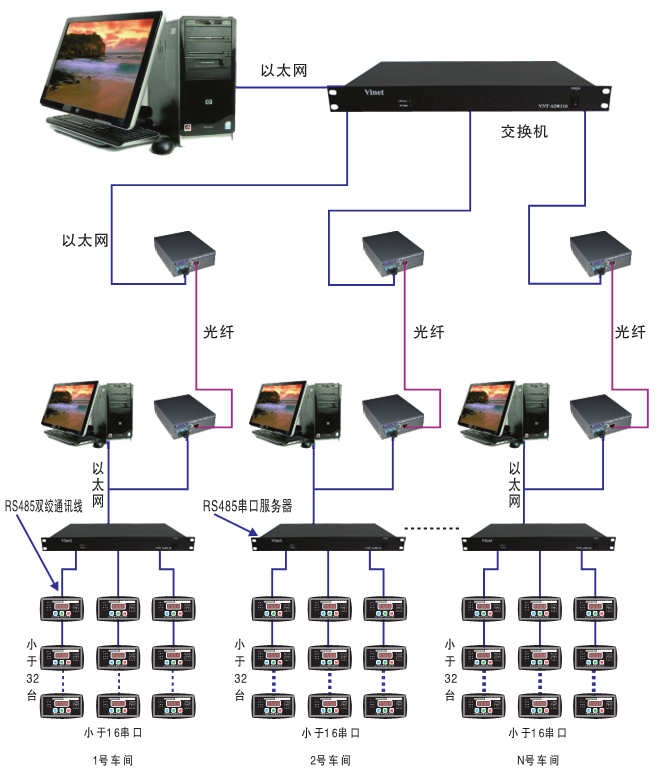

十、通訊網絡(luò )圖
