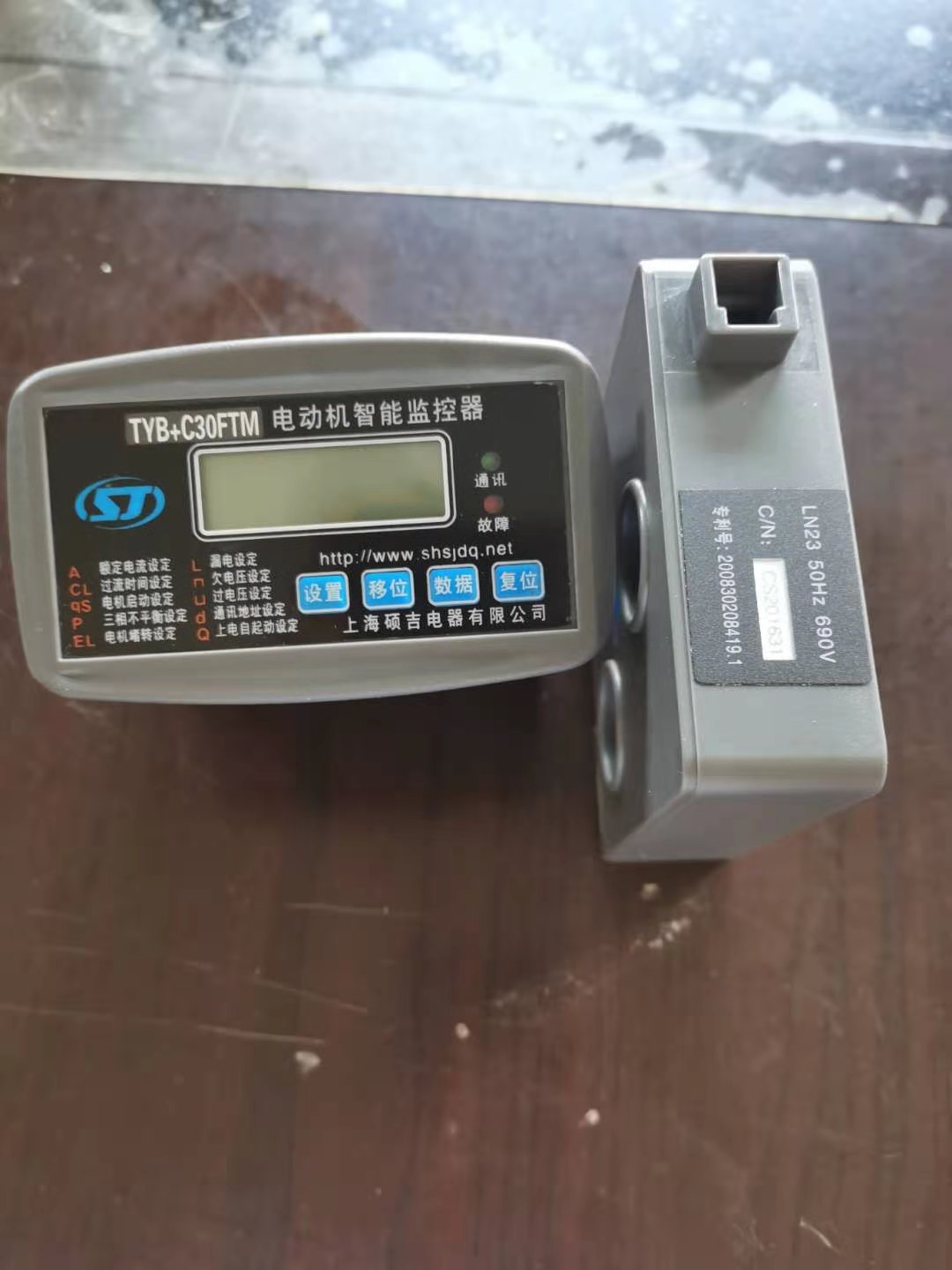

一、產品概述

    TYB+C系列低壓電動機智能監控保護裝置適用于A(yíng)C380V、AC660V低壓系統，作為低壓異步電動機的保護、監測和控制的新一代智能化綜合裝置，采用國外AD單片微機，具有穩定的電動機保護和監測功能，還能提供設備運行和故障記錄以及額定參數等等重要信息的采集，采用現場總線方式結構為現代化的設備管理帶來很大的方便；產品廣泛應用于電力、鋼鐵、石油、化工、冶金、輕工、水泥、礦山、紡織工業等行業。

    TYB+C系列低壓電動機智能監控保護裝置為電機提供的完備保護，避免了因電機過載、輕載、堵轉、欠壓、超壓、啟動超時、斷相、三相不平衡、接地、短路、漏電等可能故障導致的生產事故，保證設備運行的有效性與安全性。

    TYB+C系列低壓電動機智能監控保護裝置采用RS485通訊接口設計，保證了與上位機通訊的快速可靠，同時能快速響應上位機的實時查詢等要求并執行相應操作，本產品對電機運行狀態和故障原因監控記錄方便對電機維護計劃的制定。

    對于每一個電機回路，需要配置獨立的該系列來進行保護與控制。TYB+C系列低壓電動機智能監控保護裝置標準的配置，完善的功能，大大簡化了傳統意義上的電機回路的維護，降低了設備維護成本。

二、特點

 1、采用微機技術和低功耗電路，運算高速，保護精準。

 2、整機模塊化結構，卡式電流傳感器，體積小，安裝方便。也可分體安裝，主體外形尺寸按照國際儀表裝置標準，酸菜魚。

 3、采用數字處理技術，測量精度高，線性度好，對故障判斷速度快，精準可靠。

 4、高清晰寬溫帶背光LED顯示，設置參數與測量及故障記錄直觀方便。

 5、可以與計算機通訊構成遠程監控于一體的電機保護網絡(luò )。

 6、一機多用，可取代電流表，電流變送器，熱繼電器，漏電繼電器，電壓表。

三、適用范圍及使用條件

 1、380VAC，660VAC三相異步電動機，饋線電路保護。

 2、保護器供電電壓；220VAC，380VAC、50HZ。

 3、外型結構：整體與分體兩種形式，分體安裝距離≤5米。

 4、環境溫度：-30℃~+65℃，相對濕度≤90%。

 5、使用環境：無足以腐蝕金屬和破壞絕緣性能氣體的環境。

 6、安裝在無劇烈震動沖擊，強磁場干擾場所和雨雪侵襲的地方。

四、主要功能

 1、設定功能：額定電流、保護電流曲線、啟動時間、三相不平衡、堵轉倍數、漏電電流值、超欠電壓值、通訊地址、保護器上電電機自起動時間。

 2、保護功能：過流、堵轉、三相不平衡、短路、漏電、斷相、超欠壓。

 3、顯示功能：A、B、C三相電流、漏電電流、工作電壓、保護動作故障數據及故障記錄、設置參數。

 4、通訊功能：4~20MA標準電流輸出信號，RS485串行通訊。

 5、控制功能：通過RS485串行通訊與計算機可構成256臺保護器常規保護控制網絡(luò )。遠程數據設定及顯示報*，遠程電動機啟動，停止控制等。

五、主要技術指標

 1、測試范圍

     1.1 A、B、C三相電流：0—999A。

     1.2 漏電流：0—999MA。

 2、測量精度：1.5 級（I≤Ie額定電流）。

 3、保護觸點容量：常開AC250/6A，常閉AC250/6A。

 4、啟動時間整定范圍：1~ 99S，在啟動時間內，對斷相、漏電、短路、不平衡進行保護（默認值為10S）。

 5、堵轉保護：當三相電流均達到或超過整定值的堵轉電流時，動作時間≤0.5S（默認值為4Ie）。

 6、短路保護：任意一相電流均達到或超過8Ie電流時，動作時間≤0.2S。

 7、斷相保護：任意一相斷相時，動作時間≤2S。

 8、不平衡保護：當三相電流中任意二相電流差比值≥不平衡系數，動作時間≤2S（默認值為60%）。

 9、漏電保護；當電機漏電電流≥漏電流整定值，動作時間≤0.2S（默認值為50MA）。

 10、過流保護：當電機的電流≥1.2Ie時，保護器按反時過流保護，動作時間見圖一（默認值為1）。

 11、過壓保護：工作電壓≥過壓電壓整定值，動作時間≤5S。

 12、欠壓保護：工作電壓≤欠壓電壓整定值，動作時間≤10S。

 13、4~ 20MA電流輸出精度：0.3%F.S（20MA對應額定值）。

 注：表中Iw為工作電流，Ie為額定電流。圖一

六、工作原理：

   通過TYB+C系列電動機智能監控器對電動機進行可靠的起動、停止、工作狀態監測和控制,記錄工作參數值、故障類別、報*值，與上位機組成***測量監控網絡(luò )。

 工作流程如下：

 1、電動機的起動：

     監控器接收到起動指令后，監控器按照設定的起動控制模式通過監控器內的繼電器控制電動機回路中的交流接觸器，實現電動機的保護起動、直接起動、雙向起動、Y/Δ（二繼電器）起動、Y/Δ（三繼電器）起動、自藕降壓起動、雙速起動等起動模式，起動期間對電動機進行起動保護和控制。

 2、運行狀態監控：

    監控器在電動機的運行中監測回路的電壓、電流值及各開關、交流接觸器的狀態；當出現故障時，控制器報*或控制電動機停車。

 3、失電/失壓重起動（可選功能）：

    當發生失壓、欠壓、晃電使電機停車時，在系統供電電壓恢復后，監控器將按照程序的設定對電動機進行重啟動。
