SJD101系列電動機保護裝置
        SJD101系列電動機保護裝置是基于微處理器技術開發研制的電動機保護和控制裝置。本產品具備完善的電機保護功能、支持專業的電機控制方式及提供多參數的監測功能。

        SJD101系列電動機保護裝置 采取模塊化設計結構，產品體積小、結構緊湊、安裝方便，在低壓控制終端MCC柜中、1/4模數及以上的各種抽屜柜中可直接安裝使用。

        本產品支持DCS/PLC硬接線模式（DC4~20mA擬量輸出、報警/保護信號輸出）和RS-485網絡(luò )通訊模式，方便用戶對MCC進行集中控制。

        SJD101 系列電動機保護裝置 集測量、保護、控制、聯鎖、通訊等功能于一體，可對三相異步電動機和增安電動機進行保護控制，是油田、化工、煤炭、電力、冶金、市政等行業電動機保護的理想產品。

★  可對電動機的運行電流、電壓等進行準確測量。

★  可對電動機進行堵轉、短路、漏電、不平衡（斷相）、啟動超時、過載、欠載、過壓、欠壓、PTC溫度等綜合保護。

★  可對電動機實現直接啟動、直接-旁路啟動、正反啟動、正反-旁路啟動、星三角啟動、自藕降壓?jiǎn)?dòng)六種啟動方式，化學教育中心。

★  提供RS-485通訊功能，支持自定義協議、Modbus_RTU、Profibus_DP通訊協議。

★  具備多路可編程輸入/輸出接口，可以滿足各種工藝和控制要求。

★  采用高性能微處理器(MCU)，響應速度快、動作及時可靠。

★  完善的軟、硬件設計，具備自檢和自校準功能，高度的可靠性和穩定性。

★  整機外形結構緊湊美觀、安裝方式靈活方便。

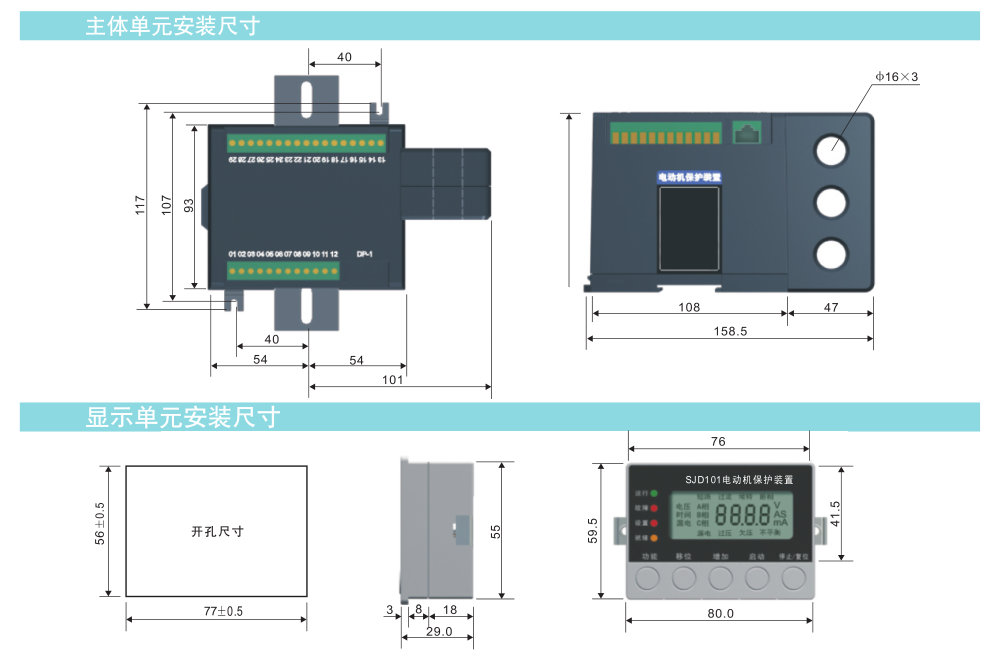

SJD101電動機保護裝置安裝尺寸

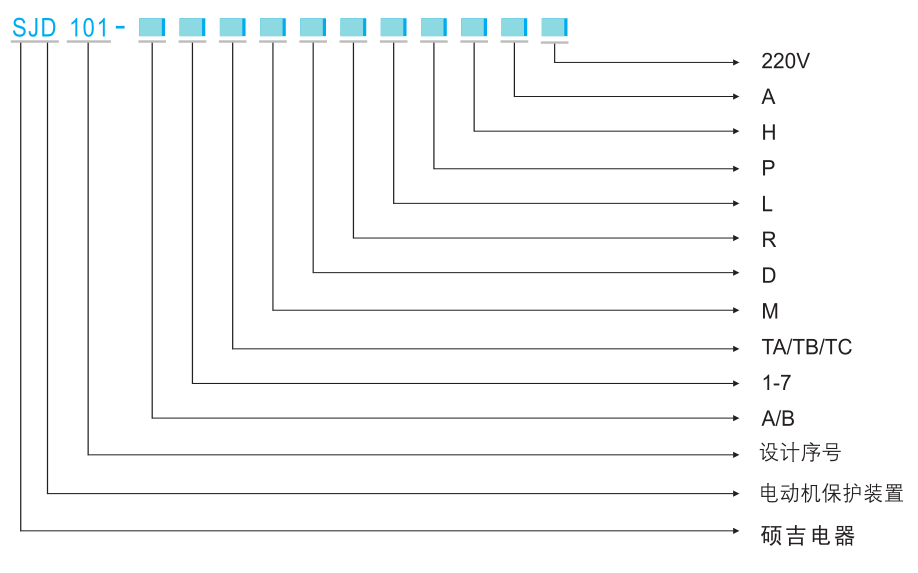

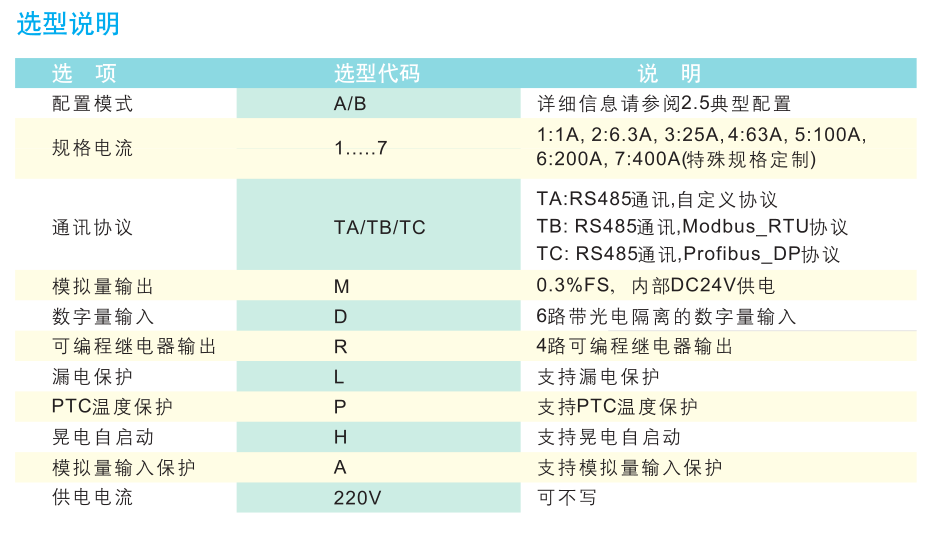

SJD101電動機保護裝置選型表

技術指標

     常規描述

     工作環境                       工作溫度：-30℃～+70℃   環境濕度：＜90%

     工作電源                       AC220V

     主回路                         380/660ACV    10Hz～55 Hz

     準確度                         三相電流準確度優于1.0%FS

                                    4～20mA電流輸出準確度優于0.3%FS

     抗震                           10g/5ms

     安裝方式                       標準35mm導軌和直接螺絲固定

     規格電流                       內置傳感器:1A,6.3A,25A,63A,100A

                                    外置傳感器或標準電流互感器:200A,400A

     應用范圍                       三相異步電動機、變頻范圍、增安型電機、饋線

     外形尺寸                       115×95×110mm（長×寬×高）

     保護功能

     堵轉保護                                     √

     短路保護                                     √

     接地保護                                     √

     漏電保護                                     √

     啟動超時保護                                 √

     過載保護                                     √

     不平衡保護                                   √

     欠載保護                                     √

     過壓保護                                     √

     欠壓保護                                     √

     溫度（PTC）保護                           （選配）

     模擬量輸入保護                            （選配）

     晃電自啟動                                （選配）

     控制動能

     直接啟動（軟啟動）                           √

     正反轉啟動                                   √

     星三角啟動                                   √

     自藕降壓?jiǎn)?dòng)                                 √

     狀態量輸入

     可編程開關量輸入                24VDC產品內部供電，光電隔離6路    （選配）

     控制量輸出

                                     5A/250VAC***大開關電壓值380VAC

     繼電器輸出                      機械壽命10次

                                     基本配置：5路

     模擬量輸出

                                     可編程（出廠默認A相電流）

     DC4～20mA輸出                 24VDC內部供電

                                   （選配）

     網絡(luò )通訊功能

                                     支持PROFIBUS＿DP協議              （選配）

     標準RS-485接口                 支持MODBUS＿RTU協議                （選配）

                                     自定義協議                          （選配）

操作顯示單元

本單元通過帶屏-蔽的網線（RJ45接口）與基本單元連接，顯示

電機運行數據、設定電機保護參數及控制電機的啟停。

顯示方式：灰底黑字、夜晶（LCD）、背光顯示。



技術指標

顯示內容

                                 A、B、C三相電流循環顯示

電機正常運行時                   漏電流顯示（有此選項時）

                                 頻率顯示

                                 電壓顯示

電機故障時                       故障類型代號和故障數據

輕觸按鍵

功能鍵                           用于功能切換

移位鍵                           用于移動光標

增加鍵                           設定時增加設定數字

啟動鍵                           就地啟動電機

停止/復位鍵                      就地停止電機/設定復位/故障復位

指示燈

名稱                             顏色        狀態        說明

運行燈                           綠色        常亮        電機正在運行

                                                 不亮        電機未啟動

設定燈                           紅色        常亮        裝置處于設定狀態

故障燈                           紅色        常亮        故障跳閘

                                             閃爍        故障報警

就緒燈                           綠色        常亮        裝置正常

                                             閃爍/不亮    裝置自診斷失敗

外形尺寸                         80×60×30 mm（長×寬×高）
