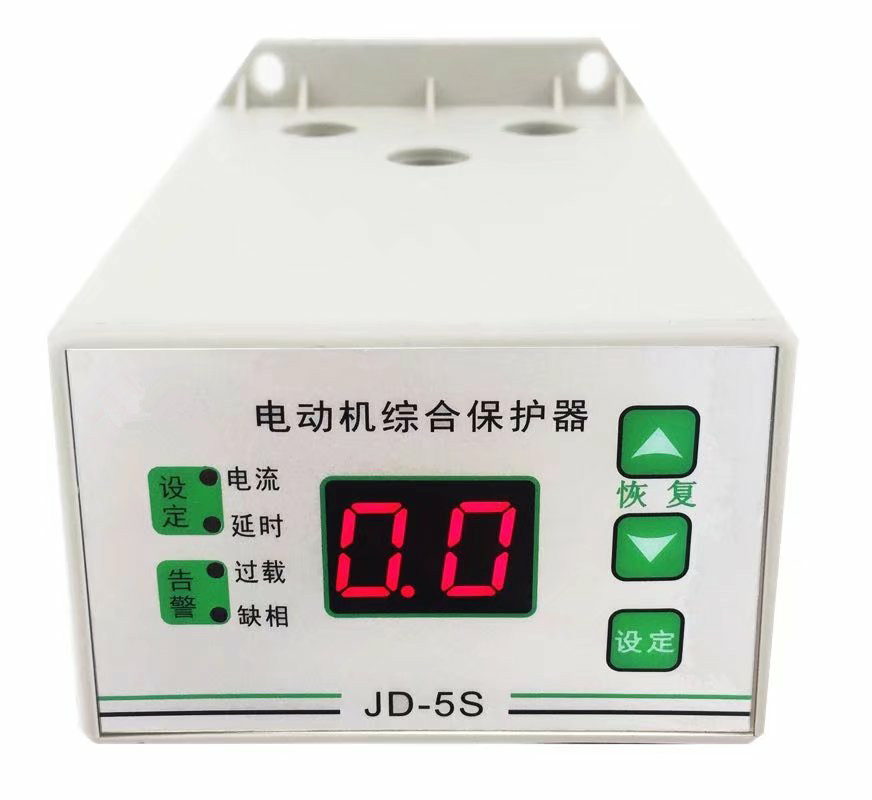

JD-5S/JD-5C智能電動機過載缺相保護器使用說明書(定時限)
一、產品概述
JD-5S/JD-5C電動機過載缺相保護器是是傳統熱繼電器的升級換代產品，采用數字處理技術，高亮度LED顯示，通過內置的電流互感器檢測電動機的三相負載電流，可以顯示電機電流并根據電流判斷是否存在過載、缺相等故障。當電動機發生故障時，內部繼電器觸點斷開，切斷電動機電源。

二、主要技術指標

  三、操作指南

• 整定電流與動作時間設定

長按“設定”鍵2秒， “電流”燈亮，用“ 5 ”或“ 6 ”鍵改變?cè)O(shè)定值（按住“ 5 ”或“ 6 ”鍵不放可連發），設置好后按“設定”鍵，可以繼續設定動作時間，設定好后按“設定”鍵保存并退出。

• 告警（保護）狀態恢復

發生故障告警時，LED小燈會顯示故障原因是過載還是缺相，此時繼電器斷開，并且鎖定在斷開狀態。這時只要按“ 5 ”或“ 6 ”鍵即可從保護鎖定狀態恢復，也可給保護器重新上電來恢復。

四、基本工作原理

• 電流檢測

JD-5S/JD-5C電動機過載缺相保護器 通過內置的電流互感器來檢測三相負載電流，所以被保護電動機的三根相線必須分別穿過電流互感器的三個小孔。

• 過載保護

當負載電流超過整定電流，并且持續時間達到設定的過載動作時間時，繼電器斷開，切斷電動機電源。

• 智能啟動識別

為防止電機啟動時產生誤動作，本產品具有智能啟動識別功能，當識別到電動機處于啟動狀態時，過載動作時間加倍，化學教育中心。

• 缺相保護

發生缺相故障時，繼電器斷開，切斷電動機電源。為防止空載和小電流時誤動作，電流小于2A時關閉缺相檢測。

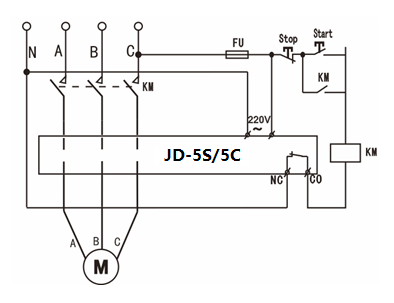

五、接線與安裝

保護器在斷電狀態下，NC與CO是通的。通電后，電動機工作正常時保持接通，當檢測到電動機出現故障時，繼電器斷開，切斷電動機電源。
