微機監控電機保護器如何設置及操作？

1、操作鍵功能說明：

設置鍵，移位鍵，在正常狀態下，按移位鍵，顯示以前所發生的故障代號，按復位鍵退出。

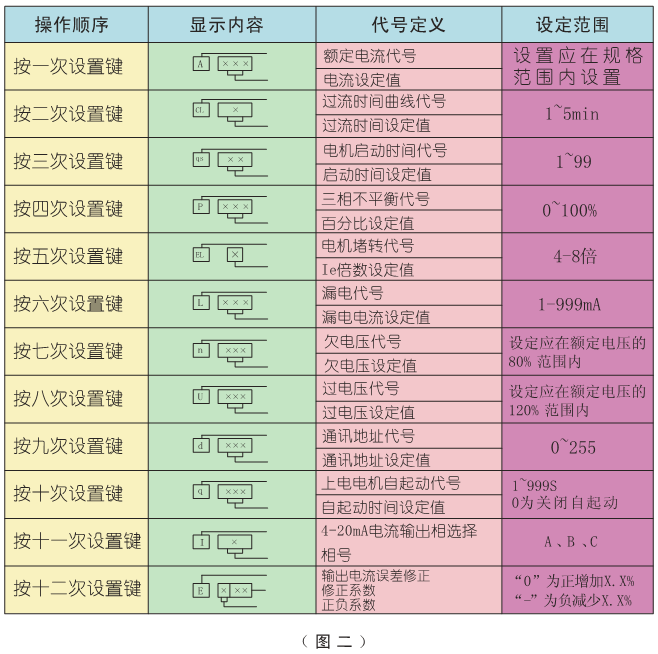

設置鍵：電機未運行或故障時，按此鍵進入保護參數設置狀態。見圖二

移位鍵：設置狀態下選擇設置的字位（該字位閃爍）。

數據鍵：在設置狀態下按此鍵一次，閃爍位加1，在電動機正常運行時，按此鍵顯示電壓值，再按一次復位鍵恢復電流顯示。

復位鍵：在設置狀態下按復位鍵退出設置狀態；保護動作后按此鍵保護器復位，啟動后重新工作。

    在電動機起動及運行時，按設置鍵無效。不起動電動機，保護器接通電源按設置鍵選擇設定類型，此時設置指示燈亮，然后依次按移位鍵，選擇數據移位，按數據鍵進行數據修改，某參數設定完畢，再按設置鍵，進入下一項設置狀態，直至結束。

2、運行操作：

  2.1 當電機運行時按設置鍵無效，當電機未運行或故障時按設置鍵修改設定值和查尋設定值，旅行用品。

  2.2 運行時按移位鍵顯示一次電壓值和漏電電流值，如配合復位鍵可定位顯示電壓值和漏電電流值。

  2.3 運行時按數據鍵可查尋最近3次故障記錄。

  2.4 運行時按復位鍵一次可定位顯示當前顯示狀態，按復位鍵二次正常輪流顯示A、B、C三相電流值。

    保護器接入工作電源后，LCD顯示STOP；電動機啟動后LCD顯示“――――”，啟動狀態過后，進入運行狀態，LCD首位顯示電流相代號，后三位顯示電流值。

3、當上位機與保護器正常通訊，面板通訊指示燈閃爍。

4、故障顯示

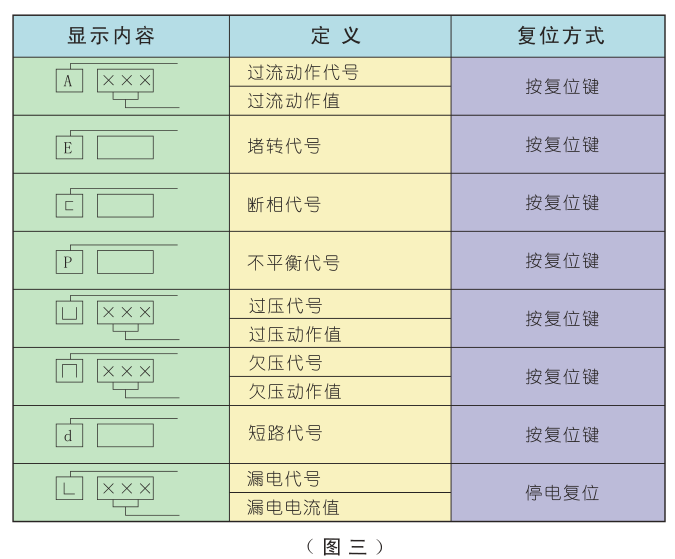

   當電機運行存在故障時，保護器故障指示燈閃爍，達到設定技術指標時保護器動作，故障指示燈常亮，LCD首2位或首位指示相應故障代號（見圖三）。故障排除后按復位鍵保護器正常啟動，按數據鍵可查尋最近3次故障記錄。
