電動機保護器的工作原理是；傳感器將電動機的電流變化線性地反映至保護器的采樣端口，經過整流、濾波等環節后，轉換成與電動機電流成正比的直流電壓信號、送到相應部分與給定的保護參數進行比較處理，再經單片機回路處理，推動功率回路，使繼電器動作。

當電機由于驅動部分過載導致電流增大時，從電流傳感器取得的電壓信號將增大、此電壓值大于保護器的整定值時，過載回路工作，RC延時電路經過一定的（可調）延時，驅動出口繼電器動作，使接觸器切斷主回路。

電機保護的意義在于保障電機正常運轉，不影響生產工作。比如說電梯電機。一般應用場合常見的電機保護是兩種，一是過載保護，二是漏電保護。過熱保護是通過監測電路有無連續大電流信號來保護電機的，所以要串聯。

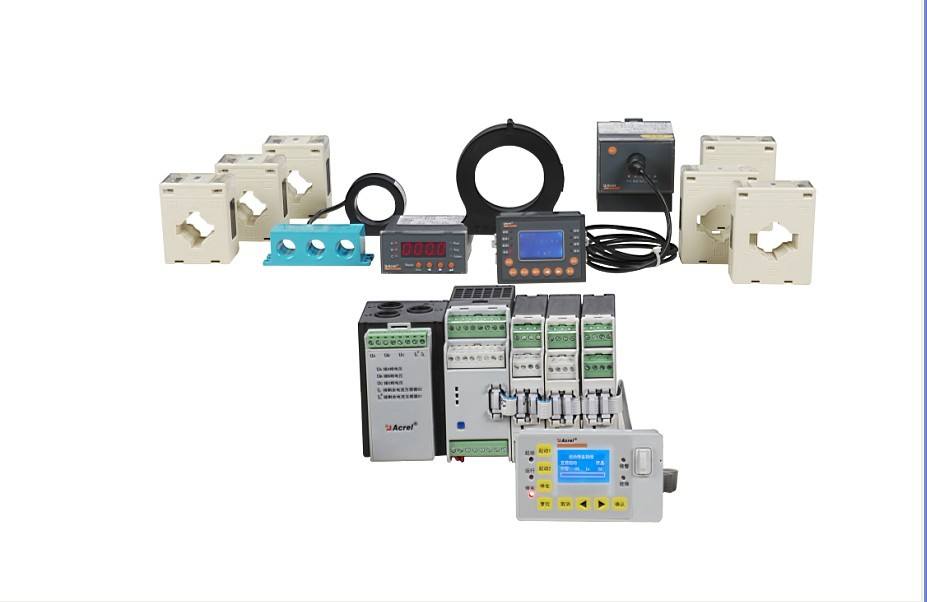

電動機保護器裝置集保護、測量、計量、控制于一體，可取代傳統的熱繼電器、漏電保護器、欠電壓保護器、時間繼電器、中間繼電器、電流互感器、儀表、控制開關、指示燈、可編程控制器、變送器等多種附加元件。

擴展資料；

電動機保護器的常見類型有

1、熱繼電器，普通小容量交流電機，良好工作條件，不存在頻繁啟動等惡劣工況，由于精度差，可靠性不能保證，電梯。

2，電子型檢測三相電流值，整定電流值采用電位器旋鈕或拔碼開關操作，電路一般采用模擬式，采用反時限或定時限工作特性。保護功能包括過載、缺相、堵轉等故障保護，故障類型采用指示燈顯示，運行電量采用數碼管顯示。

3，智能型；檢測三相電流值，保護器使用單片機，實現電動機智能化綜合保護，集保護，測量，通訊，顯示為一體。整定電流采用數字設定，通過操作面板按鈕來操作，用戶可以根據自己實際使用要求和保護情況在現場自行對各種參數修正設定。

4、熱保護型；在電動機中埋入熱元件，根據電動機的溫度進行保護，保護效果好，但電動機容量較大時，需與電流監測型配合使用，避免電動機堵轉時溫度急劇上升，由于測溫元件的滯后性，導致電動機繞組受損。

5、磁場溫度檢測型；在電動機中埋入磁場檢測線圈和溫度探頭，根據電動機內部旋轉磁場的變化和溫度的變化進行保護，主要功能包括過載、堵轉、缺相、過熱保護和磨損監測，保護功能完善，缺點是需在電動機內部安裝磁場檢測線圈和溫度傳感器。
